Conectores de carga rápida de 180 kW CCS1/CCS2/GB/T/CHAdeMO Comunicación configurable: ISO 15118 Plug & Charge OCPP 1.6/2.0 Soporte para vehículos Compatible con arquitecturas de 400V y 800V

Conectores de carga rápida de 180 kW: CCS1/CCS2/GB/T/CHAdeMO (configurable) Comunicación: ISO 15118 (Plug & Charge), OCPP 1.6/2.0 Soporte para vehículos: Compatible con arquitecturas de 400V y 800V

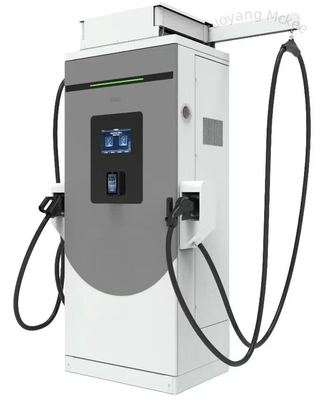

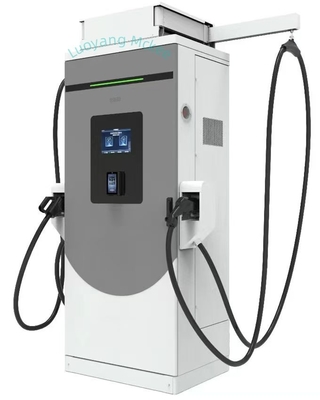

Especificaciones de las estaciones de carga rápida de 180 kW CC

1. Parámetros básicos

• Potencia nominal: 180 kW (potencia de salida constante)

• Rango de tensión de salida: 150V 1000V CC (suporta plataformas de 400V y 800V)

• Producción máxima de corriente: 500A (suportado por cable refrigerado por líquido)

• Válvula de entrada: 400 V CA (± 10%), de 3 fases, 50/60 Hz

• Eficiencia: ≥96% (pico)

2. Rendimiento de carga

• Velocidad de carga:

  • 20%~80% de SOC: ~ 15 ¢ 25 minutos (para una batería de 100 kWh)

  • Rango añadido: ~ 200 km en 10 ̊15 minutos (varía según el vehículo)

• Modo de doble arma: admite el reparto dinámico de energía (por ejemplo, 90kW + 90kW)

3. Compatibilidad y normas

• ConectoresSe aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos.

• ComunicaciónSe aplicará el procedimiento de ensayo de la norma ISO 15118 (Enchufe y carga), OCPP 1.6/2.0

• Apoyo del vehículo: Compatible con arquitecturas de 400 V y 800 V

4Diseño estructural

• Las dimensiones: ~1000 × 700 × 2200 mm (W × D × H)

• Peso: ~ 500 kg

• Clase de protecciónSe aplicará el método de ensayo de la prueba de calidad.

• Sistema de refrigeraciónModulos y cables de energía refrigerados por líquido

5. Características inteligentes

• Gestión remota: Conectividad 4G/5G/Ethernet

• Métodos de pago: Código RFID/APP/QR (compatible con WeChat/Alipay)

• Protecciones de seguridad: sobrevolución/corriente, control de aislamiento, parada de emergencia

6Requisitos de instalación

• Capacidad de la redSe recomienda un transformador de ≥ 250 kVA

• Temperatura ambiente.: -30 °C a +50 °C (funcional)

• Certificaciones: CE, UL, GB/T, CEI 61851

7Casos de uso típicos

• Paradas de descanso en la carretera

• Centros urbanos de carga rápida

• Flotas comerciales (taxis, logística)

Nota: La velocidad real de carga depende de la capacidad de la batería del vehículo, las limitaciones del BMS y las condiciones ambientales.
